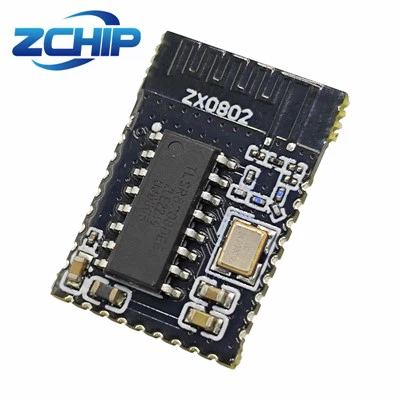

Was ist ein BLE -Modul?

DerBLEMODUL, nämlich das Bluetooth -Low -Energy -Modul, bezieht sich auf ein Modul, das Bluetooth -Protokoll 4.0 oder höher unterstützt. Hier ist eine detaillierte Einführung:

• Niedriger Stromverbrauch: Im Rundfunkmodus kann der Stromverbrauch normalerweise auf unter 1 mA reduziert werden. Nach dem Eintritt in den Low-Power-Modus kann es sogar unter 200 μA erreichen, um die langfristige Verwendung der Knopfbatterie zu gewährleisten und schnelles Aufwachen zu ermöglichen.
• Master-Slave-Integration:Es kann nicht nur für den Host verwendet werden, um aktiv zu suchen und eine Verbindung herzustellen, sondern auch, dass der Sklave darauf wartet, verbunden zu sein, was einen großen Anwendungswert hat.
• Bluetooth Mesh Networking: Durch die Nutzung der Broadcasting -Funktion von Bluetooth und der Verteilung mehrerer Bluetooth -Module in einem Netzmuster verbessert es die drahtlose Abdeckung und die Datenübertragungsentfernung. In Kombination mit Vorteilen wie geringem Stromverbrauch, niedrigen Kosten und hohen Sicherheit kann er in verschiedenen Bereichen angewendet werden.
• Bluetooth Beacon:Ein Rundfunkprotokoll basierend auf dem Bluetooth-Protokoll mit geringer Leistung. Als Bluetooth-Slave-Gerät mit geringer Leistung können Datenpakete für die Innenräume, Produktförderung usw. in die Umgebung übertragen werden.

• Physische Schicht (Phy):Gibt das von BL verwendete drahtlose Frequenzband, die Modulations- und Demodulationsmethoden und -ansätze an und bestimmt den Stromverbrauch, die Empfindlichkeit und andere HF -Indikatoren des BLE -Chips.
• Linkschicht (LL):Es ist der Kern des BLE -Protokollstacks und verantwortlich für die Auswahl von Funkfrequenzkanälen, das Identifizieren von Datenpaketen, das Senden und Empfangen von Datenpaketen, die Sicherstellung der Datenintegrität, die Durchführung von Wiedervermittlung und Verwaltung und Steuerung von Links usw.
• Host Control Interface Layer (HCI):Optional, verwendet in Szenarien, in denen zwei Chips den BLE -Protokollstapel implementieren und die Kommunikationsprotokolle und -befehle zwischen beiden standardisieren.
• Gemeinsame Zugriffsprofilschicht (Lücke):Wird zum Rundfunk, Scannen und Initiieren von Verbindungen usw. verwendet.
• Logische Verbindungssteuerung und adaptive Protokollschicht (L2CAP):Kapuliert LL, unterscheidet verschlüsselte Kanäle von regulären Kanälen und verwaltet die Verbindungsintervalle.
• Sicherheitsmanagementschicht (SM):Verwaltet die Verschlüsselung und Sicherheit von BLE -Verbindungen.
• Eigenschaftsprotokollschicht (ATT):Definiert Benutzerbefehle und die Daten für Befehlsoperationen, z. B. das Lesen/Schreiben bestimmter Daten, und führt das Konzept der Eigenschaften zur Beschreibung der Daten ein.
• Allgemeine Attributkonfigurationsdateiebene (GATT):Standardisiert den Dateninhalt in Attributen und klassifiziert und verwaltet ihn mithilfe des Konzepts der Gruppierung.

• Mobile Erweiterungsgeräte:wie intelligente, tragbare Geräte, Sportgeräte, Herzfrequenzüberwachungsinstrumente usw.
• Elektronische Automobilgeräte:wie Reifendruckerkennung, automatische Autosverschlussen, Parkplätze, Datenerfassung und Überwachung von Beacons usw.
• Gesundheits- und medizinische Versorgung:wie Herzfrequenzmonitore, Blutdruckmonitore, Echtzeit-Temperaturerkennung, intelligente Krippen usw.
• Positionierungsanwendungen:wie Innenpositionierung, unterirdische Positionierung usw.
• Kurzstrecken-Datenerfassung:wie drahtloses Messgerät, drahtlose Telemetrie usw.
• Datenübertragung:wie Smart Home Indoor Control, Bluetooth -Dimmen, Drucker usw.
