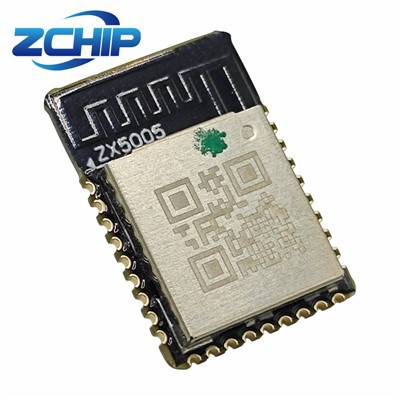

I. Vergleich gängiger Schnittstellentypen
Bei der Integration eines Bluetooth-Moduls in eine MCU gibt es drei gängige Schnittstellenmethoden: UART, SPI und I2C. Die Auswahl der richtigen Schnittstelle erfordert eine umfassende Berücksichtigung der Projektanforderungen, Hardwareressourcen und Kommunikationseigenschaften.
| Schnittstelleneigenschaften | UART (Universal Asynchronous Receiver/Transmitter) | SPI (Serielle Peripherieschnittstelle) | I2C (Inter-Integrated Circuit) |
|---|---|---|---|
| Komplexität der Verkabelung | Niedrigste (2-3 Drähte: TX/RX/GND) | Mittel (4 Drähte: MOSI/MISO/SCK/CS) | Niedrig (2 Drähte: SDA/SCL) |
| Kommunikationsmodus | Asynchron, Voll-Duplex, Punkt-zu-Punkt | Synchron, Voll-Duplex, eins-zu-eins oder eins{3}}zu-viele | Synchroner, halb-Duplex, gemeinsam genutzter Bus für mehrere{{1}Geräte |
| Übertragungsrate | Niedrig bis mittel (bis zu ca. 1 Mbit/s) | Hoch (bis zu mehreren zehn Mbit/s) | Niedrig (100 Kbit/s im Standardmodus, 400 Kbit/s im Schnellmodus) |
| Stromverbrauch | Geringe Leistung (insbesondere LPUART) | Höher (Leistung steigt bei hohen Geschwindigkeiten) | Niedrig (geeignet für batteriebetriebene-Geräte) |
| Anwendbare Szenarien | Einfache transparente Übertragung, Debugging, AT-Befehlssteuerung | Hochgeschwindigkeits-Datenübertragung, Audio-Streaming, Firmware-Upgrades | Multi-Sensoranschlüsse, niedrige-Geschwindigkeitsparameterkonfiguration |
II. So wählen Sie die optimale Schnittstelle basierend auf Anwendungsszenarien aus
1. Wann sollte man sich für die UART-Schnittstelle entscheiden?
Einfache transparente Übertragungsanwendungen: Szenarien, die nur einen grundlegenden Datenaustausch erfordern, wie z. B. Smart-Home-Steuerung, Fernbedienungen und Datenerfassungsterminals.
AT-Befehlssteuerung: Wenn Bluetooth-Modulparameter konfiguriert oder der Verbindungsstatus über AT-Befehle gesteuert werden müssen.
Begrenzte GPIO-Ressourcen: Wenn die MCU nur über wenige verfügbare GPIOs verfügt und keine Hochgeschwindigkeits-Datenübertragung erforderlich ist.
Längere Kommunikationsentfernung(über 1 Meter): UART bietet eine bessere Stabilität als andere Schnittstellen für die Kommunikation über große Entfernungen.
Typische Anwendungen: Verbindung zwischen klassischen Bluetooth-Modulen (z. B. HC-05/HC-06) und MCUs (z. B. Arduino, STM32), normalerweise mit Baudraten von 9600 oder 115200 bps.
2. Wann sollte man sich für die SPI-Schnittstelle entscheiden?
Hochgeschwindigkeits-Datenübertragung: Zum Beispiel Audio-Streaming, Videoübertragung und OTA-Upgrades für große{0}Dateien.
Geringe Latenzanforderungen: Anwendungen, die empfindlich auf die Datenantwortzeit reagieren (z. B. Spieleperipheriegeräte).
Notwendigkeit der gleichzeitigen Übertragung großer -Datenmengen: Die Vollduplexfunktion von SPI maximiert die Effizienz der bidirektionalen Datenübertragung.
Integration mit Hochleistungs-Bluetooth-Chips: Module, die Hochgeschwindigkeits-SPI-Schnittstellen wie Nordic nRF52840 und ESP32 unterstützen.
Typische Anwendungen: Audioübertragungsgeräte, Hochgeschwindigkeits-Datenerfassungssysteme und IoT-Geräte, die häufige Firmware-Updates erfordern.
3. Wann sollte man sich für die I2C-Schnittstelle entscheiden?
Multi-Sensorsysteme: Anschluss mehrerer Sensoren und eines Bluetooth-Moduls am selben Bus.
Design mit geringem Stromverbrauch.-: I2C bietet eine hervorragende Leistung im Energiesparmodus und eignet sich für batteriebetriebene Geräte.
Begrenzter Platz auf der Leiterplatte: Für die Kommunikation mit mehreren{0}Geräten sind nur zwei Datenleitungen erforderlich.
Arbeiten mit Peripheriegeräten mit niedriger-Geschwindigkeit: Wie EEPROM und einfache Sensoren.
Typische Anwendungen: Tragbare Geräte mit mehreren Sensoren, wie Smartwatches und Geräte zur Gesundheitsüberwachung.
III. Auswahl-Entscheidungsbaum: Bestimmen Sie schnell die optimale Schnittstelle
Klartext
Start → Evaluate data transmission requirements → Low speed (≤100kbps) and simple control → UART ✓ → Medium to high speed (100kbps~1Mbps) and point-to-point → Either UART/SPI → Limited GPIO resources → UART ✓ → High-speed stability required → SPI ✓ → High speed (>1 Mbit/s) oder Voll-Duplex → SPI ✓ → Multi-Gerätebusverbindung → I2C ✓ → Niedrigstrompriorität → I2C/UART (Low-Stromversorgungsversion) ✓
IV. Wichtige Überlegungen zur Hardwareverbindung
1. Level Matching hat oberste Priorität
Bluetooth-Module verwenden typischerweise eine 3,3-V-Logik, während MCUs 5 V (z. B. herkömmliche 51-Mikrocontroller) oder 3,3 V (z. B. die STM32F1-Serie) haben können.
Folgen einer Nichtübereinstimmung: Im besten Fall Kommunikationsinstabilität, im schlimmsten Fall Beschädigung des Moduls oder der MCU.
Lösungen:
3,3 V MCU ↔ 3,3 V Bluetooth-Modul: Direkte Verbindung.
5-V-MCU ↔ 3,3-V-Bluetooth-Modul: Fügen Sie eine Pegelumwandlungsschaltung (z. B. TXS0108) oder eine Isolationsschaltung mit einem Strombegrenzungswiderstand (1 kΩ) hinzu.
2. Wichtige Punkte der UART-Verbindung
Quer-Verbindung: Modul TXD → MCU RXD, Modul RXD → MCU TXD.
Notwendige Verbindungen: GND (gemeinsame Masse ist zwingend erforderlich), VCC (Spannungsanpassung beachten).
Auswahl der Flusskontrolle: RTS/CTS kann für einfache Anwendungen weggelassen werden; Empfohlen für die Übertragung großer Datenmengen.
3. Wichtige Punkte der SPI-Verbindung
Vier-Drahtverbindung: SCK (Takt), MOSI (Master→Slave), MISO (Slave→Master), CS (Chipauswahl).
Multi--Modulverbindung: Jedes Modul erfordert eine unabhängige CS-Leitung; Der Master wählt das Zielmodul aus, indem er die entsprechende CS-Leitung auf Low zieht.
Hochgeschwindigkeitsanwendungen: Berücksichtigen Sie die Signalintegrität und fügen Sie bei Bedarf Abschlusswiderstände hinzu.
4. Wichtige Punkte der I2C-Verbindung
Zwei-Drahtverbindung: SDA (Datenleitung), SCL (Taktleitung), GND.
Pull-Widerstände: I2C-Busse müssen über Pull-Up-Widerstände (normalerweise 4,7 kΩ) verfügen, die an die Stromversorgung angeschlossen sind, um gültige Signale sicherzustellen.
Konflikte angehen: Jedes Gerät am Bus (einschließlich des Bluetooth-Moduls) muss eine eindeutige 7-Bit- oder 10-Bit-Adresse haben.
V. Wichtige Softwarekonfigurationsparameter
UART-Kommunikationsparametereinstellungen
Baudrate: Übliche Werte sind 9600, 115200, 230400, 921600 bps; muss zwischen Modul und MCU konsistent sein.
Datenbits: Normalerweise 8 Bit.
Stoppbits: Normalerweise 1 Bit.
Paritätsbit: Normalerweise keine; Für spezielle Szenarien ist die ungerade/gerade Parität optional.
VI. Optimale Auswahl für spezielle Szenarien
1. Anwendungen zur Audioübertragung
Hochwertiger-Audio(z. B. Stereomusik): SPI-Schnittstelle (unterstützt I2S/PCM-Audioprotokolle).
Einfache Sprachanrufe: UART + SPP-Protokoll ist ausreichend.
Audio mit geringer-Latenz(z. B. Gaming-Headsets): SPI + aptX LL-Technologie.
2. Low-Bluetooth-Anwendungen (BLE) mit geringem Stromverbrauch
Sensordatenerfassung: UART-Schnittstelle (LPUART-Modus wird bevorzugt) kombiniert mit den Niedrigenergieeigenschaften von BLE.
Mesh-Netzwerke: SPI-Schnittstelle (z. B. nRF52840), die eine komplexere Protokollverarbeitung und einen Hochgeschwindigkeits-Datenaustausch unterstützt.
3. IoT-Geräte
Kleine Geräte mit eingeschränkten Ressourcen-: I2C-Schnittstelle, spart GPIO-Ressourcen und reduziert den Stromverbrauch.
Multifunktions-Gateways: SPI-Schnittstelle, die die Anforderungen einer Hochgeschwindigkeits-Datenverarbeitung und Mehrfachverbindungen erfüllt.
Zusammenfassung: Goldene Regeln für die Auswahl der optimalen Schnittstelle
Priorisieren Sie Anwendungsszenarien: Wählen Sie UART für einfache Steuerung, SPI für Hochgeschwindigkeitsdaten und I2C für mehrere Geräte mit geringem Stromverbrauch.
Überprüfen Sie die Hardwarekompatibilität: Stellen Sie Level-Matching, GPIO-Verfügbarkeit und Kommunikationsprotokollunterstützung sicher.
Bringen Sie Leistung und Kosten in Einklang: Vermeiden Sie übermäßiges-Engineering; Wählen Sie eine Lösung, die den Anforderungen entspricht.
Nächste Aktionsempfehlungen:
Bestimmen Sie die Kernanforderungen an die Datenübertragung des Projekts (Rate, Richtung, Stabilitätsanforderungen).
Überprüfen Sie die Schnittstelleneigenschaften der Ziel-MCU und des Bluetooth-Moduls.
Beginnen Sie mit dem Testen mit der einfachsten UART-Lösung. Upgrade auf SPI oder I2C nur, wenn die Leistung nicht ausreicht.
Erinnern: Es gibt keine „beste“ Schnittstelle-nur die, die für eine bestimmte Anwendung am besten geeignet ist.
